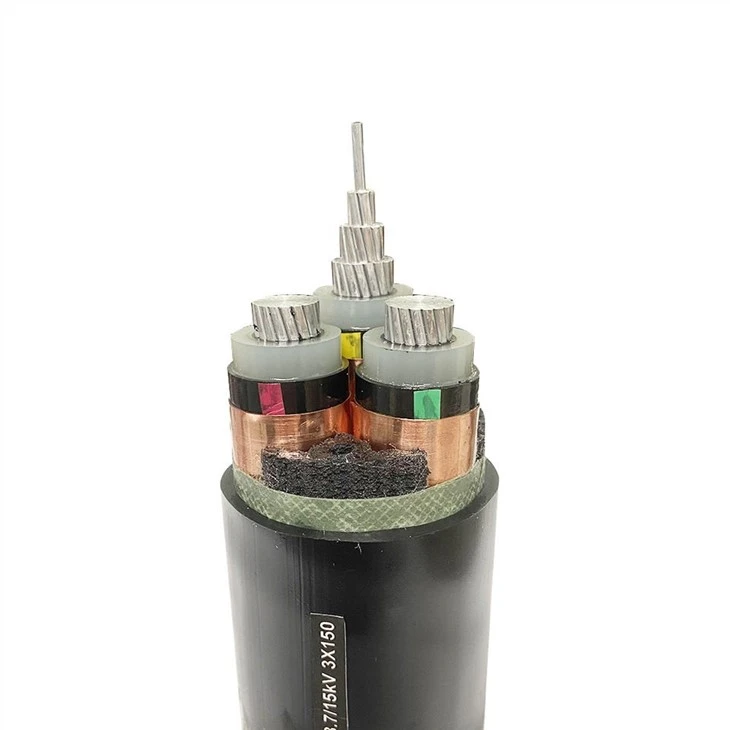

Kabel za napajanje srednjeg napona s oklopljenim XLPE izoliranim aluminijskim vodičem
video
Kabel za napajanje srednjeg napona s oklopljenim XLPE izoliranim aluminijskim vodičem

Kabel za napajanje srednjeg napona s oklopljenim XLPE izoliranim aluminijskim vodičem

Zauzima malu površinu. Obično se zakopava u tlo ili polaže u zatvorenom prostoru. U rovovima i tunelima, izolacijska udaljenost između vodova je mala, ne koriste se tornjevi, zauzima manje zemlje i u osnovi ne zauzima prostor na tlu.
Visoka pouzdanost. Pod utjecajem klimatskih uvjeta i okoline, performanse prijenosa su stabilne, a pouzdanost visoka.
Ima povoljnije uvjete za razvoj ultravisokog napona i velikog kapaciteta, kao što su niske temperature i supervodljivi kabeli.
Veliki distribuirani kapacitet.
Malo opterećenje održavanja.
Mogućnost strujnog udara je mala.
Pošaljite upit
Čavrljaj sad

Uvod u proizvod

1:  Kabel za napajanje srednjeg napona s oklopljenim XLPE izoliranim aluminijskim vodičemInformacija



  • Materijal žice vodiča: Aluminij visoke čistoće. Koristi se za

    prenositi električnu energiju.

  • Oklopljeni: SWA (oklopljeni čeličnom žicom), STA (oklopljeni čeličnom trakom) ili neoklopljeni.

  • Izolacija: Upotrijebite polietilen visoke gustoće (PE), polivinil klorid (PVC) i umreženi polietilen (XLPE). Pobrinite se da se električna energija prenosi duž jezgre žice vodiča i električno izolirajte jezgru žice vodiča izvana.

  • Plašt: polivinil klorid (PVC) ili polietilen (PE). Može zatvoriti i zaštititi izolacijski sloj od vanjske vlage i oštećenja te zaštititi izolacijska svojstva.

  • Jezgre: 1 jezgra, 2 jezgre, 3 jezgre, 4 jezgre, 5 jezgri.

  • Površina presjeka: 1,5 mm2-300 mm2.

  • Geometrija jezgre žice: Obično se koristi okrugla jezgra žice.

  • Pakiranje: standardni drveni bubanj.


Hd04b6eb1933f491389e5ca7daee7d6ebB


2: Uvod


Međunarodni: IEC 60502, IEC 60228, IEC 60332 GB/T 12706.1, BS 5467 Ostali standardi kao što su BS, DIN i ICEA na zahtjev


Srednjenaponski oklopljeni XLPE kabel za napajanje s aluminijskim vodičem pruža pretplatnicima najbolju sigurnost i ekološki prihvatljive uvjete. U stvaranju, obnavljanju i proširenju mreža za prijenos i distribuciju električne energije diljem svijeta, nudi širok raspon NN podzemnih energetskih kabela. Njegova izrazita prednost prikazana je u njegovoj neumoljivoj predanosti kvaliteti, koja je nadopunjena vrhunskom tehničkom stručnošću i opsežnim proizvodnim mogućnostima.


Srednjenaponski oklopni XLPE izolirani kabel s aluminijskim vodičem za statičku primjenu u zemlji, unutar i izvan objekata, na otvorenom, u kabelskim kanalima, u vodi, u uvjetima u kojima kabeli nisu izloženi većem mehaničkom naprezanju i vlačnom naprezanju. Zbog svog vrlo niskog faktora dielektričnog gubitka, koji ostaje konstantan tijekom cijelog radnog vijeka, i zahvaljujući izvrsnim izolacijskim svojstvima XLPE materijala, čvrsto uzdužno spojenog s ekranom vodiča i izolacijskim ekranom od poluvodljivog materijala (ekstrudiranog u jednom procesu), kabel ima visoku radnu pouzdanost. Koristi se u transformatorskim stanicama, elektroenergetskim i industrijskim postrojenjima.


Medium Voltage Aluminum Conductor Armoured XLPE Insulated Power Cable


3: Parametri kabela



Žile x poprečni presjek vodiča (N x mm²)
Nominalna konstrukcija vodiča (nx mm)
Nazivna debljina izolacije (mm)
Nazivna debljina plašta (mm)
Otpor vodiča pri maks. 20 stupnjeva (Ω/km)
Težina kabela prib. (kg/km)
1 x 4
1 x 2,25
0,7
1,8
4,61
72
1 x 6
1 x 2,76
0,7
1,8
3,08
92
1 x 10
1 x 3,56
0,7
1,8
1,83
142
1 x 16
1 x 4,51
0,7
1,8
1,15
205
1 x 25
7 x 2,13
0,9
1,8
0,727
303
1 x 35
7 x 2,52
0,9
1,8
0,524
394
1 x 50
19 x 1,83
1
1,8
0,387
516
1 x 70
19 x 2,17
1,1
1,8
0,268
721
1 x 95
19 x 2,52
1,1
1,8
0,193
992
1 x 120
37 x 2,03
1,2
1,8
0,153
1196
1 x 150
37 x 2,27
1,4
1,8
0,124
1509
1 x 185
37 x 2,52
1,6
1,8
0,0991
1850
1 x 240
61 x 2,24
1,7
1,8
0,0754
2394
1 x 300
61 x 2,50
1,8
1,9
0,0601
2964
1 x 400
61 x 2,89
2
2
0,047
3838
1 x 500
61 x 3,23
2,2
2,1
0,0366
4863
1 x 630
91 x 2,97
2,4
2,2
0,0283
6285
2 x 1,5
1 x 1,38
0,7
1,8
12,1
126
2 x 2,5
1 x 1,78
0,7
1,8
7,41
157
2 x 4
1 x 2,25
0,7
1,8
4,61
200
2 x 6
1 x 2,76
0,7
1,8
3,08
253
2 x 10
1 x 3,56
0,7
1,8
1,83
395
2 x 16
1 x 4,51
0,7
1,8
1,15
558
2 x 25
7 x 2,13
0,9
1,8
0,727
811
2 x 35
7 x 2,52
0,9
1,8
0,524
1038
2 x 50
19/1.83
1
1,8
0,387

3 x 1,5
1 x 1,38
0,7
1,8
12,1
147
3 x 2,5
1 x 1,78
0,7
1,8
7,41
187
3 x 4
1 x 2,25
0,7
1,8
4,61
243
3 x 6
1 x 2,76
0,7
1,8
3,08
315
3 x 10
1 x 3,56
0,7
1,8
1,83
495
3 x 16
1 x 4,51
0,7
1,8
1,15
712
3 x 25
7 x 2,13
0,9
1,8
0,727
1038
3 x 35
7 x 2,52
0,9
1,8
0,524
1342
3 x 50
19 x 1,83
1
1,8
0,387
1749
3 x 70
19 x 2,17
1,1
2
0,268
2451
3 x 95
19 x 2,52
1,1
2,1
0,193
3368
3 x 120
37 x 2,03
1,2
2,2
0,153
4061
3 x 150
37 x 2,27
1,4
2,3
0,124
5167
3 x 185
37 x 2,52
1,6
2,5
0,0991
6363
3 x 240
61 x 2,24
1,7
2,7
0,0754
8211
3 x 25 plus 16
7 x 2,13
0,9
1,8
0,727
1214
3 x 35 plus 16
7 x 2,52
0,9
1,8
0,524
1507
3 x 50 plus 25
19 x 1,83
1
1,9
0,387
2006
3 x 70 plus 35
19 x 2,17
1,1
2
0,268
2834
3 x 95 plus 50
19 x 2,52
1,1
2,2
0,193
3867
3 x 120 plus 70
37 x 2,03
1,2
2,3
0,153
4740
3 x 150 plus 70
37 x 2,27
1,4
2,4
0,124
5766
3 x 185 plus 95
37 x 2,52
1,6
2,6
0,0991
7258
3 x 240 plus 120
61 x 2,24
1,7
2,8
0,0754
9271
3 x 300 plus 150
61 x 2,50
1,8
2,9
0,0601
11471
4 x 1,5
1 x 1,38
0,7
1,8
12,1
173
4 x 2,5
1 x 1,78
0,7
1,8
7,41
224
4 x 4
1 x 2,25
0,7
1,8
4,61
292
4 x 6
1 x 2,76
0,7
1,8
3,08
382
4 x 10
1 x 3,56
0,7
1,8
1,83
612
4 x 16
1 x 4,51
0,7
1,8
1,15
889
4 x 25
7 x 2,13
0,9
1,8
0,727
1328
4 x 35
7 x 2,52
0,9
1,8
0,524
1723
4 x 50
19 x 1,83
1
1,9
0,387
2267
4 x 70
19 x 2,17
1,1
2,1
0,268
3204
4 x 95
19 x 2,52
1,1
2,2
0,193
4380
4 x 120
37 x 2,03
1,2
2,4
0,153
5306
4 x 150
37 x 2,27
1,4
2,5
0,124
6657
4 x 185
37 x 2,52
1,6
2,7
0,0991
8281
4 x 240
61 x 2,24
1,7
2,9
0,0754
10677


4: Certifikacija proizvoda


Medium Voltage Aluminum Conductor Armoured XLPE Insulated Power Cable

5: O nama



Medium Voltage Aluminum Conductor Armoured XLPE Insulated Power Cable


6: Paket


Medium Voltage Aluminum Conductor Armoured XLPE Insulated Power Cable

7: Dostava


Medium Voltage Aluminum Conductor Armoured XLPE Insulated Power Cable

8: Česta pitanja:


P: Možete li nam poslati svoj tehnički list?

O: Da, možemo vam poslati tehnički list i crteže.


P: Mogu li dobiti popust?

O: To se temelji na vašoj kupovnoj količini i ako dugo surađujemo.


P: Kada ćete dobiti ponudu?

O: Kao što je vaš upit, sve je jasno u roku od 24 sata.


P: Možemo li vidjeti proces proizvodnje našeg proizvoda?

O: Da, možemo vam poslati video i slike.


P: Možete li nam pomoći da utovarimo tuđu robu s vašom robom u jedan kontejner?

O: Da. Možemo vam pomoći da zajedno utovarite tuđu robu u našoj tvornici.
