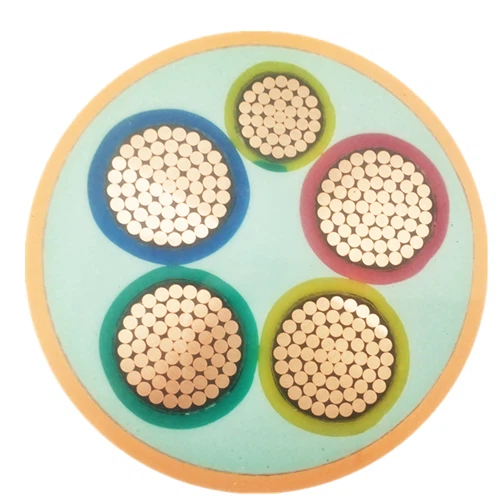

1: Informacije o kabelu za napajanje s izolacijom od XLPE izolacije bez dima i niske razine dima
Nazivni napon: 0.6/1KV 3.6/6KV 6.5/11KV
Maks. radna temperatura: 90 stupnjeva c
Maks. temperatura tijekom kratkog spoja (Manje od ili jednako 5S): 250 stupnjeva c
Vodič: bakar ili aluminij klase 1, 2
Površina presjeka: 6 - 630 mm2
Izolacija: XLPE ili PVC
Broj jezgri: 1, 2, 3, 4, 5 jezgri
Oklop: čelična žica ili čelična traka za trožilne kabele i nemagnetski materijal za jednožilne kabele
Gornji plašt: PVC
Min. polumjer ležišta: 15 puta veći radijus kabela za jednožilne kabele i 12 puta za višežilne
Maks. istosmjerni otpor vodiča na 20 stupnjeva c
2: Uvod
Vodič: upreden od više niti bakrene žice i ima dobru izvedbu savijanja.
Izolacija: korištenje nezapaljivih anorganskih izolacijskih materijala otpornih na visoke temperature.
Vanjski omotač: koristi se od materijala otpornih na starenje i vremenske uvjete i ima dobru mehaničku izvedbu i otpornost na starenje.
Prikladan za unutarnje i vanjsko polaganje, otporan na vanjske mehaničke sile. Jednožilni kabel ne može se polagati u magnetske cijevi.
Kabel za napajanje s izolacijom od XLPE s malo dima i otpornim na plamen bez halogena široko je korišteni energetski i upravljački kabel dizajniran za fiksnu instalaciju ožičenja s nazivnim naponom od 600/1000 V.
Mogu se sigurno postaviti u većini aplikacija gdje se ne očekuju mehanička naprezanja – u zatvorenom prostoru, na otvorenom, izravno ukopano pod zemljom, u beton ili uronjeno u vodu.
Kada su energetski kabeli s izolacijom od XLPE izolacije s niskom razinom dima i niske razine dima potrebni da budu u skladu s propisima BS7671 za ukopavanje u zemlju, potrebna im je ugradnja u cjevovod ili kanal kako bi se osigurala zaštita od mehaničkih oštećenja. Nisu prikladni za ugradnju u beton koji se trese, vibrira ili sabija.
3: Parametri kabela
| Specifikacija/mm² | Nazivna debljina izolacije /mm | Nazivna debljina plašta /mm | Promjer izlaza/mm | |
| ZN-YJV WDZN-YJV | ZR-YJV WDZ-YJV | |||
| 1*10 | 1 | 0.7 | 11 | 9 |
| 1*16 | 1 | 0.7 | 12 | 10 |
| 1*25 | 1.2 | 0.9 | 13.8 | 12 |
| 1*35 | 1.2 | 0.9 | 14.8 | 13 |
| 1*50 | 1.4 | 1 | 16.4 | 14 |
| 1*70 | 1.4 | 1.1 | 18.2 | 16 |
| 1*95 | 1.6 | 1.1 | 20.2 | 18 |
| 2*10 | 1 | 0.7 | 19.6 | 16.7 |
| 2*16 | 1 | 0.7 | 21.6 | 18.8 |
| 2*25 | 1.2 | 0.9 | 25.2 | 22.2 |
| 2*35 | 1.2 | 0.9 | 27.2 | 24.5 |
| 2*50 | 1.4 | 1 | 30.6 | 21.8 |
| 2*70 | 1.4 | 1.1 | 34.6 | 24.7 |
| 2*95 | 1.6 | 1.1 | 38.8 | 29.2 |
| 2*120 | 1.6 | 1.2 | 41.8 | 31.3 |
| 2*150 | 1.8 | 1.4 | 46 | 34.7 |
| 3*10 | 1 | 0.7 | 20.8 | 17.6 |
| 3*16 | 1 | 0.7 | 22.9 | 19.9 |
| 3*25 | 1.2 | 0.9 | 26.8 | 23.6 |
| 3*35 | 1.2 | 0.9 | 29.2 | 26.1 |
| 3*50 | 1.4 | 1 | 32.8 | 26.5 |
| 3*70 | 1.4 | 1.1 | 36.9 | 28.8 |
| 3*95 | 1.6 | 1.1 | 41.7 | 33.6 |
| 3*120 | 1.6 | 1.2 | 44.9 | 37.1 |
| 3*150 | 1.8 | 1.4 | 49.6 | 41.9 |
| 3*185 | 2 | 1.6 | 51.4 | 45.9 |
| 4*10 | 1 | 0.7 | 22.7 | 19.2 |
| 4*16 | 1 | 0.7 | 25.1 | 21.7 |
| 4*25 | 1.2 | 0.9 | 29.3 | 25.9 |
| 4*35 | 1.2 | 0.9 | 32.2 | 28.7 |
| 4*50 | 1.4 | 1 | 36.3 | 30.4 |
| 4*70 | 1.4 | 1.1 | 41 | 33.4 |
| 4*95 | 1.6 | 1.1 | 46.1 | 39.7 |
| 4*120 | 1.6 | 1.2 | 49.9 | 44.2 |
| 4*150 | 1.8 | 1.4 | 54.9 | 48.7 |
| 4*185 | 2 | 1.6 | 60.1 | 53.5 |
| 5*10 | 1 | 0.7 | 24.8 | 21 |
| 5*16 | 1 | 0.7 | 27.5 | 23.8 |
| 5*25 | 1.2 | 0.9 | 32.7 | 28.7 |
| 5*35 | 1.2 | 0.9 | 35.6 | 32 |
4: Struktura proizvoda
5: Certifikacija proizvoda
6: Naša prednost
7: Paket i dostava
8: Česta pitanja:
Kada mogu dobiti cijenu?
Obično nudimo ponudu unutar 6 sati nakon što primimo vaš upit. Ako vam je vrlo hitno da dobijete cijenu, nazovite nas ili nam to javite putem e-pošte kako bismo vaš upit smatrali prioritetom.
Kako mogu dobiti uzorak da provjerim vašu kvalitetu?
Nakon potvrde cijene, možete zatražiti uzorke kako biste provjerili našu kvalitetu. Uzorak je besplatan, ali treba platiti troškove prijevoza.
Koliko dugo mogu očekivati da ću dobiti uzorak?
Nakon što platite troškove prijevoza i pošaljete nam potvrđene datoteke, uzorci će biti spremni za isporuku za 37 dana. Uzorci će vam biti poslani ekspresno i stići će za 3 do 5 dana. Možete koristiti vlastiti ekspresni račun ili nam platiti unaprijed ako nemate račun.
Što je s vremenom isporuke za masovnu proizvodnju?
Iskreno govoreći, to ovisi o količini narudžbe i godišnjem dobu kada naručite. Najbolja evidencija koju vodimo je isporuka 10 kilometara kabela unutar tjedan dana. Općenito govoreći, predlažemo da započnete raspitivanje dva mjeseca prije datuma kada želite dobiti proizvode u svojoj zemlji.
